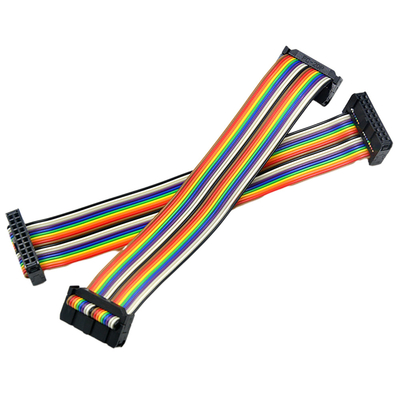

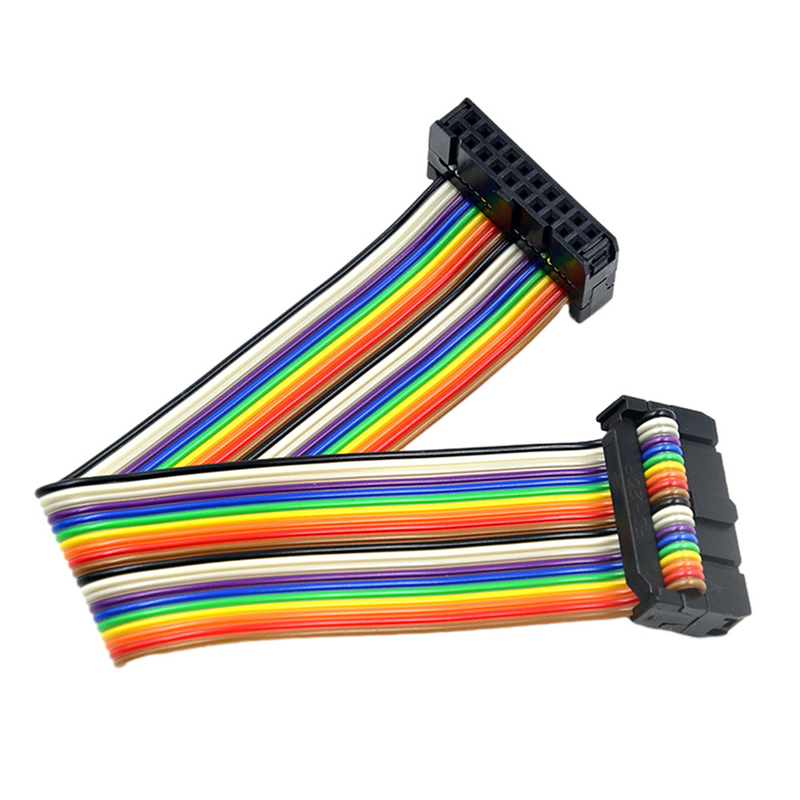

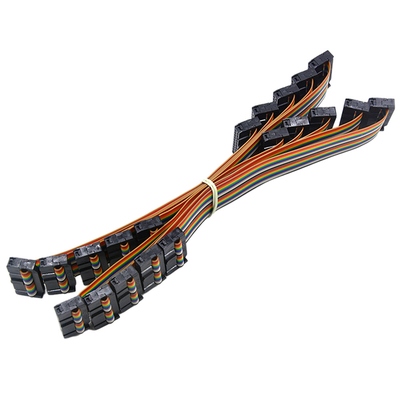

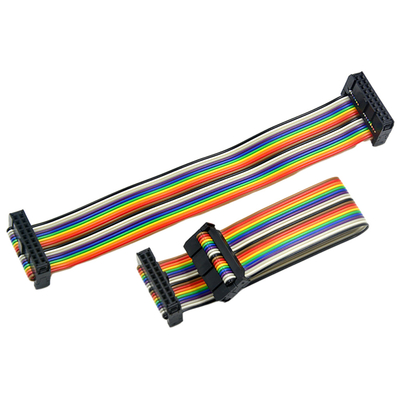

كابل الشريط المسطح IDC
تفاصيل المنتج:
| مكان المنشأ: | مدينة دونغقوان ، الصين |
| اسم العلامة التجارية: | RCH |
| إصدار الشهادات: | UL,RoHS, REACH |
| رقم الموديل: | IDC001 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 500 |
|---|---|
| الأسعار: | USD0.05 to USD5.0 per pcs |
| تفاصيل التغليف: | 100 قطعة لكل كيس |
| وقت التسليم: | من 2 إلى 4 أسابيع |
| شروط الدفع: | TT ، باي بال ، ويسترن يونيون |
| القدرة على العرض: | 100 ألف في الأسبوع |
|
معلومات تفصيلية |
|||
| كابل: | كابل ألوان UL2468 | الرقم السري: | 20 دبوس |
|---|---|---|---|
| موصل: | النحاس OFC والنحاس النقي والنحاس المطلي بالقصدير | نطاق درجة حرارة: | -25 درجة مئوية ~ + 85 درجة مئوية |
| اسم المنتج: | جمعيات كابل IDC | مواد الاتصال: | البرونز الفوسفوري أو النحاس الأصفر |
| القوة الكهربائية: | 50 فولت -250 فولت | ||
| إبراز: | كابل الشريط المسطح IDC,كابل الشريط IDC 20 دبوس,2.54 مم 20 دبوس الشريط الكابل |
||
منتوج وصف
مخصص 24AWG AWM 2651 FFC 20pin 2.54mm الملعب مرنة PCB شقة Idc الشريط الكابلات
وصف المنتج:
تعد تجميعات كبلات IDC الحل الأمثل لتوصيل جهازين إلكترونيين أو أكثر.إنها مصممة بمواد عالية الجودة ، مثل النحاس OFC ، والنحاس النقي ، والنحاس المطلي بالقصدير ، وسلك UL2651 ، و UL2464 ، وسلك UL2468 ، وبرونز الفوسفور ، والنحاس الأصفر.إنهم قادرون على التعامل مع التصنيفات الحالية العالية التي تصل إلى 0.5A إلى 2A.كما أنها موثوقة للغاية وتوفر أداءً كهربائيًا ممتازًا.يوفر تصميم كابل الشريط المسطح اتصالاً أنيقًا ومنظمًا ، كما أن تجميعات كبلات IDC مثالية لمجموعة متنوعة من التطبيقات.
سمات:
- اسم المنتج: جمعيات كابل IDC
- طول الكابل: 50 مم كحد أدنى
- نوع الكابل: UL2651 ، UL2464 ، UL2468
- التصنيف الحالي: 0.5A To 2A
- لون الكابل: أسود ، رمادي
- الملعب: الملعب 27 مم ، الملعب 2.54 مم ، الملعب 2.54 مم ، الملعب 3.96 مم
التطبيقات:
تم استخدام الموصلات والموصلات على نطاق واسع في العديد من أجهزة الكمبيوتر ، والأدوات ، والآلات ، والأجهزة ، والسيارات ، وأجهزة التلفزيون الملونة ، ومكيفات الهواء ، وشاشات LED ، وأقراص DVD ، وأقراص VCD.
إن التطبيق الواسع للموصلات جعلها لا غنى عنها في المعدات الحديثة.إنها أدوات ضرورية لتسهيل نقل البيانات وتبادلها في الأنظمة الإلكترونية اليومية.
تم تصميم الموصلات لتكون مضغوطة وخفيفة الوزن ، مما يوفر المتانة القصوى والأداء الموثوق.بفضل الميزات التي لا تضاهى ، تكون الموصلات قادرة على تأمين تدفق البيانات وتقليل التداخل وعزل الطاقة وتمكين نقل إشارة مستقر.
بالإضافة إلى ذلك ، تسمح الموصلات بالاتصال والفصل بسهولة وسرعة.سيمكن ذلك الفنيين من إجراء الصيانة بسرعة وبكفاءة عالية ، مع ضمان أمنها في نفس الوقت.
المعايير الفنية:
يعتمد الكبل المسطح الرمادي IDC نوعًا معينًا من مواصفات الأسلاك ، وهو 28AWG ، والذي يتوفر أيضًا في 32AWG و 30AWG و 26AWG و 24AWG. يتم تصنيع الأسلاك النحاسية باستخدام سلك نحاسي مطلي بالقصدير والمطلي. الموصل المستخدم هو 7 / 0.12 مم ، بينما يتوفر أيضًا في 7 / 0.08 مم ، 7 / 0.09 مم ، 7 / 0.1 مم ، 7 / 0.16 مم و 7 / 0.2 مم (7 لـ 7 خيوط من الأسلاك النحاسية). تباعد الأسطر هو 1.27 مم ، ولكن يمكن أيضًا أن يكون صغيرًا مثل 0.635 مم و 1.0 مم و 2.0 مم و 2.54 مم. لون التخطيط رمادي مع حافة حمراء والطباعة ؛الألوان الأخرى مثل الأسود والأصفر والأحمر متوفرة أيضًا عند الطلب. تأتي العبوة في حزمة من 10 قطع ، ثم يتم وضعها في كيس ومعبأ. المنفذ قابل للتخصيص حسب متطلبات العميل ، ويقاس 250 قدمًا و 500 قدمًا (76.5 مترًا / لفة و 153 مترًا / لفة على التوالي). تتم مراقبة الخصائص المختلفة للكابل باستمرار لتلبية معايير الاختبار المطلوبة. وهي تشمل قطر الموصل 0.12 ± 0.005 مم ، ومعدل الاستطالة 18٪ ، ومساحة المقطع العرضي للموصل 0.36 مم 2 ، ومسافة تجديل الموصل 10.7 مم ، وسماكة العزل بحد أدنى 0.1 مم ، ومتوسط 0.23 مم ، وسماكة قطر السلك 0.9 ± 0.05 مم ، استطالة العزل 100.00٪ ، قوة شد العازل 1.066Kg / m² ، اختبار الشرارة 3.0KV / 0.15SPC ، تحمل الجهد 2KV 10mA / ، مقاومة الموصل ≤ 237 أوم / RM ، مقاومة العزل ≥ 100m أوم / RM ، السعة 40PF / M ، مقاومة 100 أوم ودرجة حرارة العمل: -40 درجة مئوية ~ + 105 درجة مئوية. غطاء العزل صديق للبيئة ، مصنوع من PVC 45P (RoHS) 8058 رمادي. أخيرًا ، تشتمل متطلبات الاختبار على المظهر الجيد ، وعدم وجود عيوب في الحقن في الأجزاء البلاستيكية ، وعدم وجود خدوش ، وتشوه ، وما إلى ذلك في الأجزاء المعدنية ، ويجب أن يتوافق أداء التشغيل والإيقاف مع المتطلبات المحددة.
التخصيص:
خدمة مخصصة لتجميعات كبلات IDC
- اسم العلامة التجارية:RCH
- رقم الموديل:IDC001
- مكان المنشأ:مدينة دونغقوان ، الصين
- شهادة:IATF16949 ؛ ISO9001
- أقل كمية ممكن طلبها:500
- سعر:USD0.05 إلى USD5.0 لكل قطعة
- تفاصيل التعبئة:100 قطعة لكل كيس
- موعد التسليم:من 2 إلى 4 أسابيع
- شروط الدفع:TT ، باي بال ، ويسترن يونيون
- قدرة العرض:100 ألف في الأسبوع
- طلب:الالكترونيات والسيارات والصناعة والتطبيقات المنزلية
- التصويت الحالي:0.5 أ إلى 2 أ
- مواد الاتصال:البرونز الفوسفور أو النحاس الأصفر
- نوع الموصل:موصل إزاحة العزل
- اسم المنتج:جمعيات كابل IDC
- سمات:2.54mm الملعب ، تجميعات كابل IDC ، الكابلات المسطحة
يمكننا إنتاج سلسلة من أسلاك الأسلاك وتجميعات الكابلات المختلفة:
| 1.Automotive ، موتوسيكلات ، حافلة ، دراجة ، شاحنة تجميع كابل الأسلاك |
| 2. الكابلات الكهربائية وتسخير الأسلاك |
| 3.Audio ، الفيديو ، كابل الراديو وتسخير الأسلاك ISO |
| 4. تسخير الأسلاك الصناعية |
| 5. تسخير الأسلاك الأجهزة المنزلية |
| 6.Fuse الأسلاك ، لعبة تسخير الأسلاك آلة |
| 7.Power ، LVDs ، شقة RCA ، تسخير كابل USB |
| 8. مجموعات كبلات التحكم ولوحة الأسلاك |
| 9. كابل المعدات الطبية وتسخيرها |
| 10.Airplane نماذج الأسلاك تسخير |
التعبئة والشحن:
يتم حزم تجميعات كبلات IDC وشحنها في صناديق.يحتوي كل صندوق على المكونات الضرورية للتجميع ، مثل الأسلاك والموصلات والمكونات الضرورية الأخرى.يتم تمييز المربعات وتمييزها بوضوح باسم المنتج المحدد ورقم الجزء وتعليمات التجميع.
ثم تعبأ الصناديق في حاويات شحن للنقل.تم تصميم حاويات الشحن لحماية المنتج من العناصر الخارجية ولضمان التسليم الآمن للمنتج إلى وجهته.يتم تتبع جميع الشحنات لضمان التسليم الدقيق في الوقت المناسب.
التعليمات:
- س: ما هو اسم العلامة التجارية لتجميعات كبلات IDC؟
- ج: اسم العلامة التجارية لتجميعات كبلات IDC هو RCH.
- س: ما هو رقم طراز تجميعات كبلات IDC؟
- ج: رقم طراز تجميعات كبلات IDC هو IDC001.
- س: أين يتم إنتاج تجميعات كبلات IDC؟
- ج: يتم إنتاج تجميعات كبلات IDC في مدينة Dongguan ، الصين.
- س: ما الشهادات التي تتمتع بها مجموعات كبلات IDC؟
- ج: تمتلك مجموعات كبلات IDC شهادات IATF16949 و ISO9001.
- س: ما هو الحد الأدنى لكمية الطلب الخاصة بتجميعات كبلات IDC؟
- ج: الحد الأدنى لكمية طلب تجميعات كبلات IDC هو 500 قطعة.
